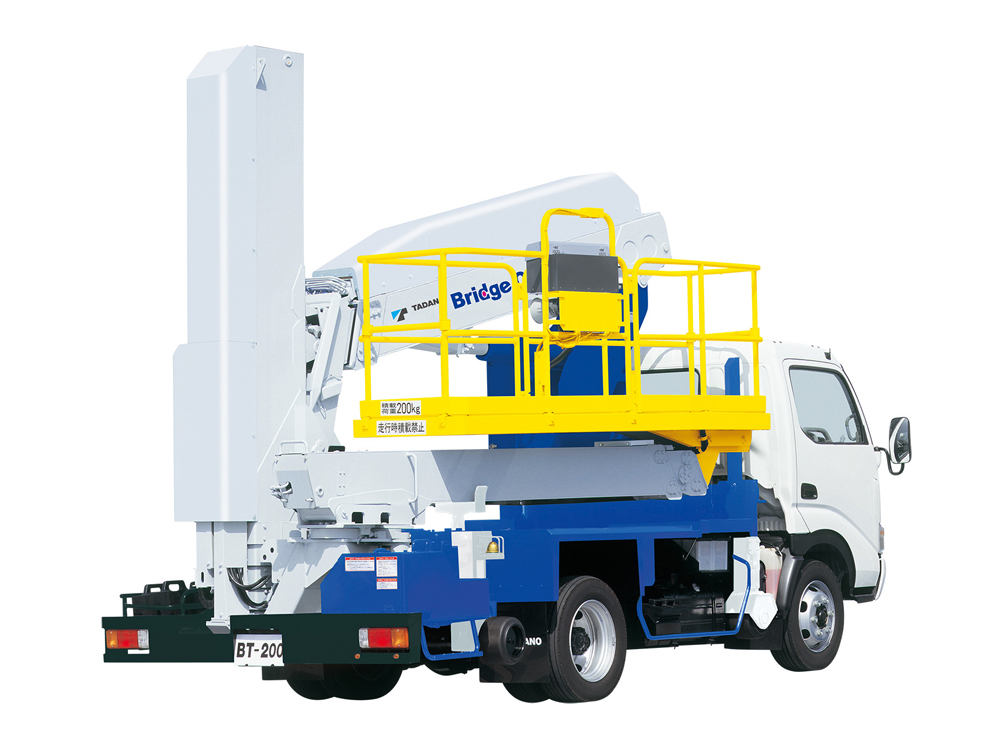

橋梁点検車 BT-200-2

橋梁点検車 BT-200-2
橋梁点検車 BT-200-201
橋梁点検車 BT-200-202
橋梁点検車 BT-200-203
橋梁点検車 BT-200-204

橋梁点検車 BT-200-2

橋梁点検車 BT-200-2 橋梁点検車 BT-200-201 橋梁点検車 BT-200-202 橋梁点検車 BT-200-203 橋梁点検車 BT-200-204

型式 BT-200-2
メーカー:(株)タダノ

1. 作 業 装 置 主 要 諸 元
 デ ッ キ 積 載 荷 重   200 kg 又は 2名
 デ ッ キ 最 大 地 下 深 さ   5.4 m
 デ ッ キ 最 大 地 上 高   7.0 m
 デ ッ キ 最 大 作 業 半 径   5.1 m(デッキ 90°旋回時)
 デ ッ キ 外 寸 法   3.0 m× 0.85 m× 0.9 m(長さ×幅×手すり高さ)
 ブ ー ム 起 伏 角 度   -15°~ 60°
 上 げ 速 度   -15°~ 60°/ 35s
 長 さ   3.06 m ~ 5.11 m
 伸 ば し 速 度   2.05 m/ 25s
 旋 回 角 度   左側 105°、右側 10°
 旋 回 速 度   115°/ 40s
 ポ ス ト 長 さ   3.325 m ~ 9.825 m
 伸 ば し 速 度   6.5 m/ 60s
 デ ッ キ ブ ー ム 長 さ   3.5 m ~ 8.21 m
 伸 ば し 速 度   4.71 m/30s
 旋 回 角 度   90°(格納位置基準から右)
 旋 回 速 度   90°/25s
 デ ッ キ 装 置 鋼製
 フ ロ ン ト 最大張出幅 2.74 m (タイヤ中心)
 中間2張出幅 2.54 m (タイヤ中心)
 中間1張出幅 2.06 m (タイヤ中心)
 リ ヤ 最大張出幅 2.81 m (タイヤ中心)
 中間2張出幅 2.61 m (タイヤ中心)
 中間1張出幅 2.13 m (タイヤ中心)
 作 動 油 タ ン ク 容 量   約 95 L

2. 車 両 主 要 諸 元
 ◎ キ ャ リ ヤ
  キ ャ リ ヤ 型 式 日野 TKG-XZU700X
  エ ン ジ ン 型 式 N04C-UQ
  総 排 気 量 4.009 L
  バ ッ テ リ 電 圧 24 V
  燃 料 タ ン ク 容 量 70 L
  乗 車 定 員 2 名
  タ イ ヤ 前 輪 215/70R17.5 123/121J
  後 輪 215/70R17.5 123/121J

 ◎ 寸 法
  全 長 5,765 mm
  全 幅 2,180 mm
  全 高 3,730 mm
  軸 距 2,810 mm
  輪 距 前 輪 1,655 mm
  後 輪 1,590 mm

 ◎ 重 量
  車 両 重 量 7,820 kg
  車 両 総 重 量 7,930 kg
