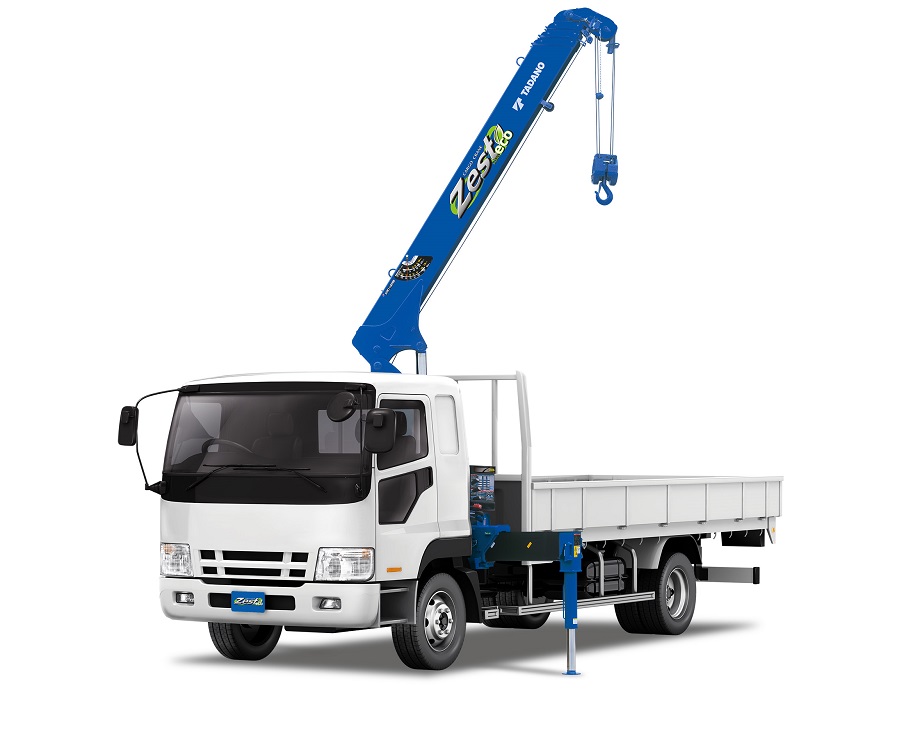

4TユニックRC4段 TM-ZE304HR

4TユニックRC4段 TM-ZE304HR
4TユニックRC4段 TM-ZE304HR01
4TユニックRC4段 TM-ZE304HR02
4TユニックRC4段 TM-ZE304HR03
4TユニックRC4段 TM-ZE304HR04
4TユニックRC4段 TM-ZE304HR05

4TユニックRC4段 TM-ZE304HR

4TユニックRC4段 TM-ZE304HR 4TユニックRC4段 TM-ZE304HR01 4TユニックRC4段 TM-ZE304HR02 4TユニックRC4段 TM-ZE304HR03 4TユニックRC4段 TM-ZE304HR04 4TユニックRC4段 TM-ZE304HR05

商品CD U4
クレーン型式 TM-ZE304HR型 カーゴクレーン
クレーンメーカー:(株)タダノ

1. 主 要 諸 元
 空 車 時 最大 クレ ー ン 容量 2.93t× 2.6 m(4本掛)
 最 大 作 業 半 径 9.8 m
 最 大 地 上 揚 程 約 11.4 m
 ブ ー ム 長 さ 3.34 m ~ 10.0 m
 ブ ー ム 伸 ば し 速 度 6.65 m/14s
 旋 回 角 度 360°連続
 旋 回 速 度 2.5 rpm
 ブ ー ム 起 伏 角 度 1°~ 78°
 ブ ー ム 上 げ 速 度 1°~ 78°/7.5s
 フ ッ ク 巻 上 げ 速 度 19 m/min (4層、4本掛)
 ブ ー ム 形 式 五角形4段油圧伸縮式(2段目順次、3・4段目同時)
 ワ イ ヤ ロ ー プ 径8mm × 長さ 63 m
 7×7+6×WS(26)
 フ ッ ク イン 方 式
 最大張出幅 3.4 m、中間張出幅 2.7 m、最小張出幅 2.0 m
 作 動 油 タ ン ク 容 量 31 L

2. 車 両 主 要 諸 元
 ◎  キ ャ リ ヤ
  キ ャ リ ヤ 型 式  日野 TKG-FC9JKAA
  エ ン ジ ン 型 式 J05E
  総 排 気 量  5,123 L
  バ ッ テ リ 電 圧  24V
  燃 料 タ ン ク 容 量  100 L
  乗 車 定 員 2名
  タ イ ヤ 前 輪   225/90R17.5 127/125L
      後 輪   225/90R17.5 127/125L

◎  寸 法
  全 長  8,160 mm
  全 幅  2,235 mm
  全 高  3,035 mm
  軸 距  4,650 mm
  輪 距 前 輪 1,800 mm
  後 輪  1,660 mm

◎  重 量
  車 両 重 量   約5,000 kg
  車 両 総 重 量 約7,980 kg
